In vielen deutschen Haushalten ist das Internet längst so selbstverständlich wie Strom und Wasser. Wir streamen Filme, arbeiten im Homeoffice, spielen online und steuern smarte Geräte wie Lampen, Heizungen oder Lautsprecher über WLAN. Doch wenn die Verbindung hakt oder das Netz erweitert werden soll, wird es schnell unübersichtlich. Ein einfaches Netzwerkdiagramm kann hier helfen – es verschafft Ihnen Klarheit und macht es leichter, Ihr Heimnetzwerk zu verstehen, zu optimieren und bei Problemen gezielt zu handeln.

Warum ein Netzwerkdiagramm sinnvoll ist

Ein Netzwerkdiagramm ist eine visuelle Darstellung, die zeigt, wie Ihre Geräte miteinander verbunden sind – sowohl per Kabel als auch drahtlos. Es veranschaulicht, wie das Internet ins Haus kommt, welche Router, Switches oder Access Points Sie nutzen und welche Geräte daran angeschlossen sind.

Sobald Sie Ihr Diagramm erstellt haben, können Sie Fragen wie diese schnell beantworten:

• Wie viele Geräte sind eigentlich mit meinem Netzwerk verbunden?
• Wo könnte eine Engstelle liegen, wenn die Verbindung langsam ist?
• Welche Bereiche der Wohnung haben schwaches WLAN?
• Wie kann ich das Netz am besten erweitern?

Ein solches Diagramm ist auch hilfreich, wenn Sie Unterstützung vom technischen Support oder einem Fachmann benötigen – Sie können Ihre Netzstruktur einfach erklären.

Læs også:

Verschaffen Sie sich einen Überblick über Ihr Heimnetzwerk mit einem einfachen Netzwerkdiagramm

Internet

Ihr WLAN ist überlastet oder Sie verlieren den Überblick über Ihre verbundenen Geräte? Mit einem einfachen Netzwerkdiagramm erkennen Sie auf einen Blick, wie Ihr Heimnetz aufgebaut ist, wo mögliche Schwachstellen liegen und wie Sie Ihr Netz optimal strukturieren. So bringen Sie Ordnung und Stabilität in Ihr digitales Zuhause.

Schützen Sie Ihr WLAN: Aktualisieren Sie regelmäßig die Router-Software

Internet

Ihr WLAN ist nur so sicher wie Ihr Router. Erfahren Sie, warum regelmäßige Software-Updates entscheidend für den Schutz Ihrer Daten sind, wie Sie den Update-Status prüfen und welche Einstellungen Ihr Heimnetz zusätzlich absichern.

Wenn das Internet spinnt – so bewahrst du Ruhe und vermeidest Frust

Internet

Ob beim Arbeiten, Streamen oder Zocken – ein instabiles Internet kann schnell die Nerven kosten. Erfahre, wie du in solchen Momenten ruhig bleibst, typische Fehlerquellen erkennst und mit einfachen Schritten wieder online gehst, ohne dich zu stressen.

Von der lokalen Verbindung zur Cloud: Die wachsende Rolle des Breitbands im Alltag

Internet

Breitband ist längst mehr als nur ein technisches Schlagwort – es ist das Rückgrat unseres digitalen Lebens. Der Artikel zeigt, wie sich die Internetverbindung von den Anfängen mit dem Modem bis zur Cloud entwickelt hat, welche Chancen sie für Wohnen, Arbeiten und Lernen bietet und warum der Ausbau entscheidend für Deutschlands Zukunft ist.

So starten Sie

Sie müssen kein IT-Profi sein, um ein Netzwerkdiagramm zu erstellen. Beginnen Sie mit einer Bestandsaufnahme Ihrer Geräte und Verbindungen.

1. Bestimmen Sie den Ausgangspunkt – in der Regel ist das Ihr Internetanschluss vom Anbieter, also ein Modem oder ein Glasfaseranschluss.

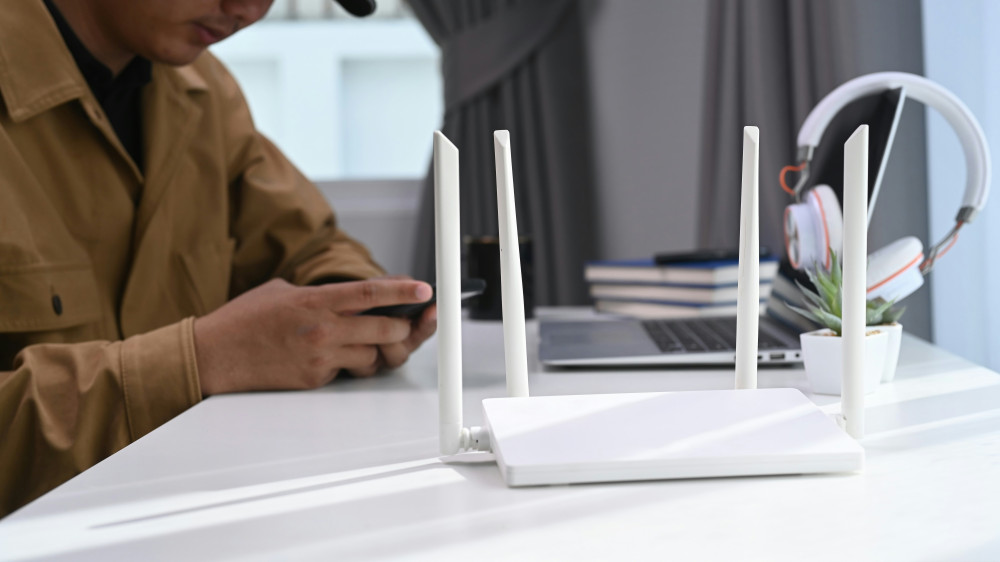

2. Identifizieren Sie den Router – er verteilt die Verbindung im gesamten Haushalt. Notieren Sie Modell und Standort.

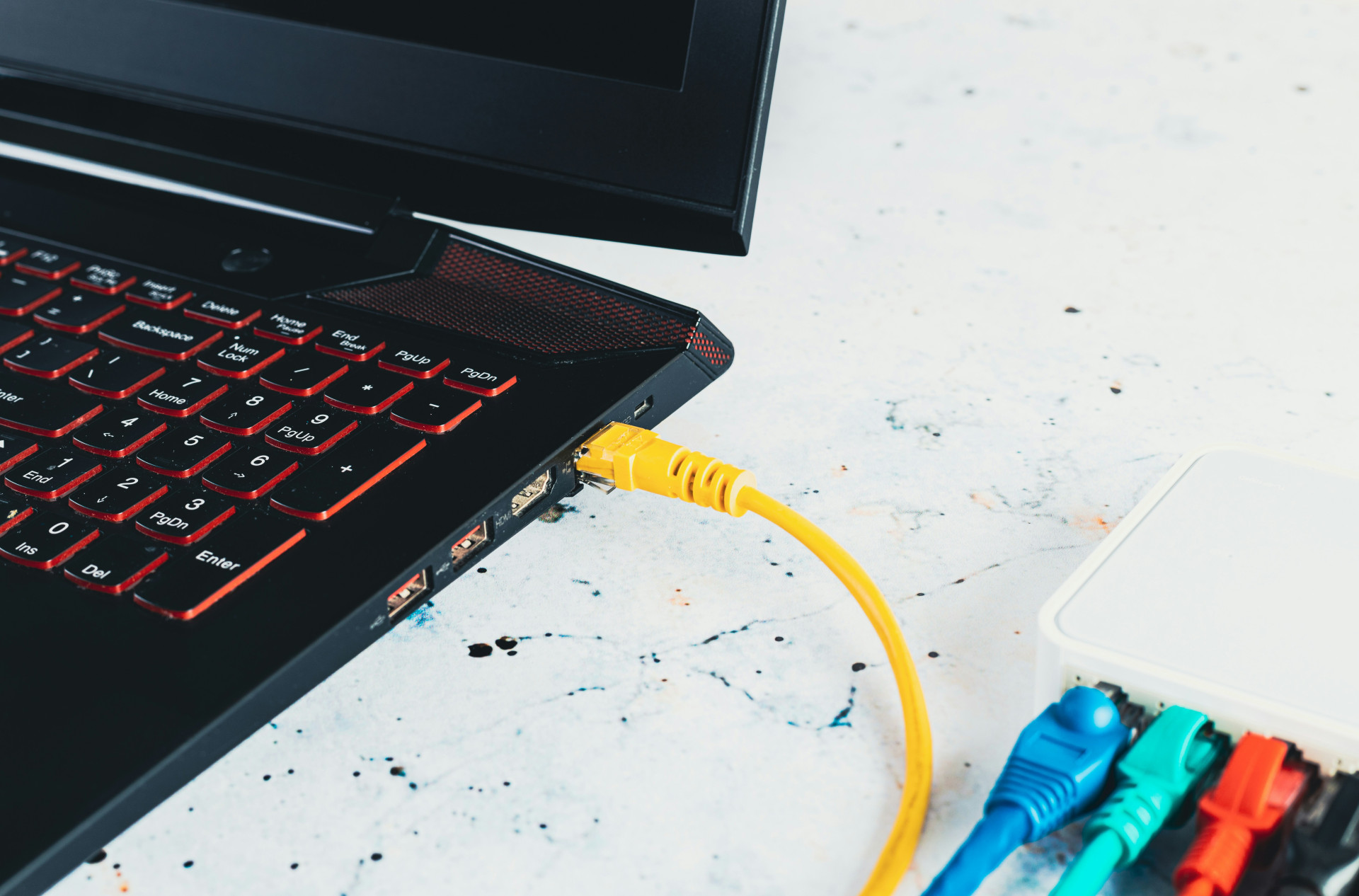

3. Zeichnen Sie die kabelgebundenen Verbindungen – verbinden Sie den Router mit Geräten wie Desktop-PCs, Smart-TVs oder Netzwerkspeichern (NAS).

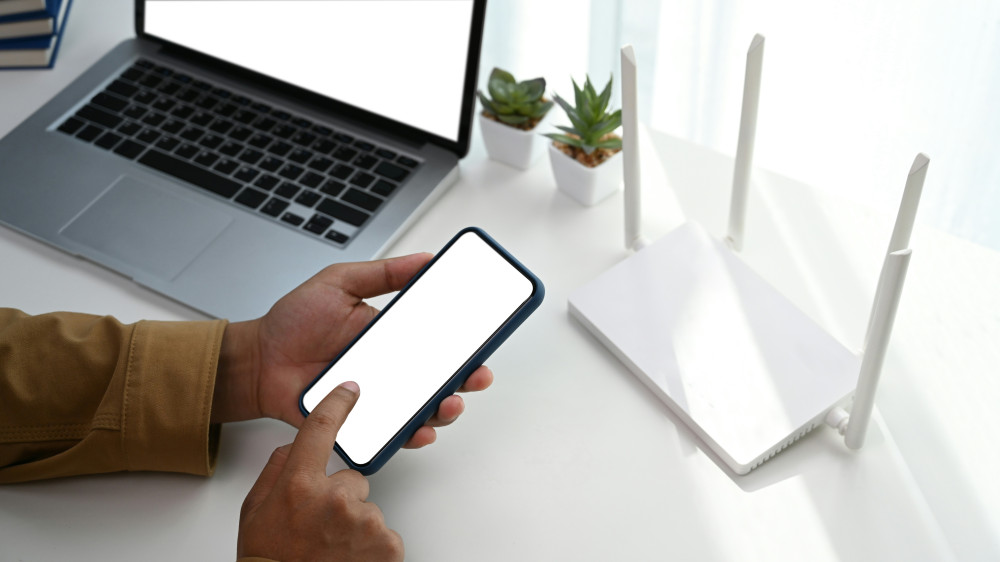

4. Fügen Sie drahtlose Geräte hinzu – markieren Sie Smartphones, Tablets, Laptops und smarte Geräte, die per WLAN verbunden sind.

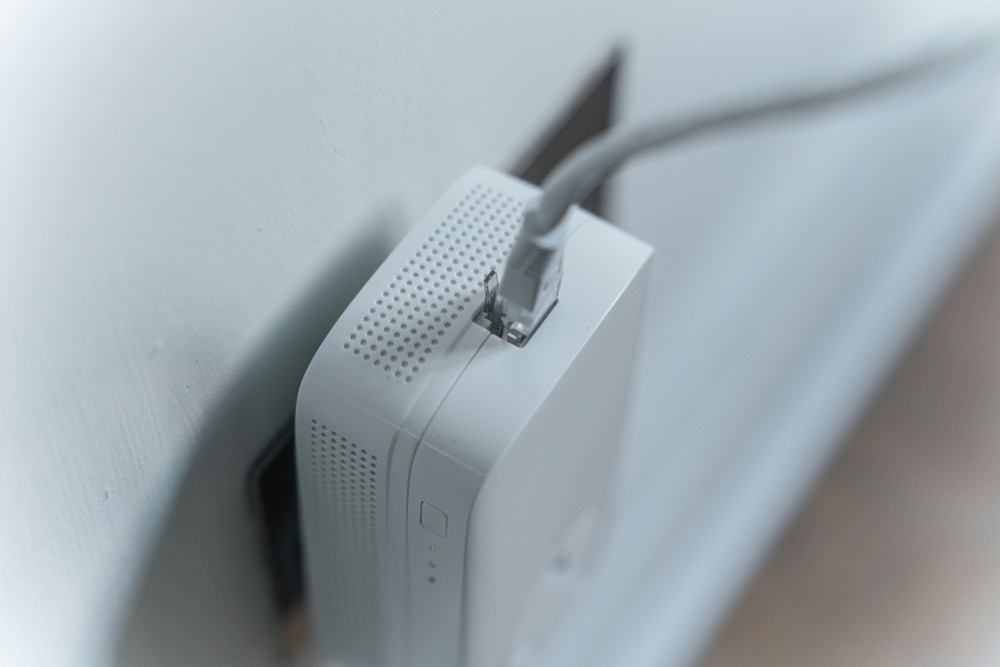

5. Ergänzen Sie Erweiterungen – etwa Mesh-Knoten, zusätzliche Access Points oder Powerline-Adapter.

Sie können das Diagramm einfach auf Papier zeichnen oder kostenlose Tools wie draw.io, Lucidchart oder Microsoft Visio verwenden, wenn Sie ein professionelleres Ergebnis wünschen.

So bleibt das Diagramm übersichtlich

Ein gutes Netzwerkdiagramm sollte leicht verständlich sein. Nutzen Sie Farben und Symbole, um Struktur zu schaffen:

• Blaue Linien für kabelgebundene Verbindungen (Ethernet)
• Grüne Linien für WLAN-Verbindungen
• Rote Markierungen für Schwachstellen oder Störungen
• Symbole für Router, Modem, Computer, Smartphone, Fernseher usw.

Wenn Sie möchten, können Sie auch IP-Adressen oder Gerätenamen hinzufügen – das hilft später bei der Verwaltung oder Fehlersuche.

Das Diagramm als Hilfe bei der Fehlersuche

Wenn das Internet plötzlich langsam ist oder ein Gerät keine Verbindung bekommt, hilft das Diagramm, die Ursache schneller zu finden. Sie können den Signalweg Schritt für Schritt nachvollziehen und prüfen, wo die Verbindung abbricht.

Beispiel: Wenn Ihr Laptop keine Internetverbindung hat, sehen Sie im Diagramm, dass er über einen Access Point mit dem Router verbunden ist. So können Sie gezielt jeden Abschnitt testen, statt auf Verdacht zu handeln.

Auch beim Austausch von Geräten ist das Diagramm nützlich. Sie wissen genau, wo das neue Gerät eingebunden werden muss und wie es sich auf das restliche Netzwerk auswirkt.

Halten Sie das Diagramm aktuell

Ihr Heimnetzwerk verändert sich mit der Zeit. Neue Geräte kommen hinzu, alte verschwinden, vielleicht ziehen Sie den Router um oder erweitern das WLAN mit einem Mesh-System. Aktualisieren Sie Ihr Diagramm, sobald sich etwas ändert – so behalten Sie stets den Überblick.

Speichern Sie es an einem leicht zugänglichen Ort, zum Beispiel als Datei auf dem Computer oder als Ausdruck im Technikschrank. Das spart Zeit und Nerven, wenn Sie später etwas nachsehen müssen.

Ein kleines Werkzeug mit großer Wirkung

Ein Netzwerkdiagramm zu erstellen dauert vielleicht nur eine halbe Stunde, doch der Nutzen ist enorm. Sie verstehen Ihr Heimnetzwerk besser, können Probleme gezielter lösen und Erweiterungen planvoll umsetzen.

Ein einfaches Diagramm macht eine komplexe Technik greifbar – und sorgt dafür, dass Sie beim nächsten WLAN-Ausfall ruhig bleiben und wissen, wo Sie ansetzen müssen.
